離心泵的基本構造

      離心泵都是由哪些部分組成的呢？今天帶大家一起剖析離心泵，對離心泵有個更深入的認知吧！離心泵的基本構造是由八部分組成的，分別是：葉輪，泵體，泵蓋，擋水圈，泵軸，軸承，密封環，填料函，軸向力平衡裝置。

1.葉輪是離心泵的核心部分，它轉速高輸出力大；

2.泵體也稱泵殼，它是水泵的主體。起到支撐固定作用，并與安裝軸承的托架相連；。

3.泵軸的作用是借聯軸器和電動機相連接，將電動機的轉矩傳給葉輪，所以它是傳遞機械能的主要部件；

4.密封環又稱減漏環；

5.填料函主要由填料，不讓泵內的水流流到外面來也不讓外面的空氣進入到泵內。始終保持水泵內的真空！當泵軸與填料摩擦產生熱量就要靠水封管注水到水封圈內使填料冷卻；

6.軸向力平衡裝置，在離心泵運行過程中，由于液體是在低壓下進入葉輪，而在高壓下流出，使葉輪兩側所受壓力不等，產生了指向入口方向的軸向推力，會引起轉子發生軸向竄動，產生磨損和振動，因此應設置軸向推力軸承，以便平衡軸向力。

【離心泵的分類】

一.按葉輪數目來分類

1.單級泵：即在泵軸上只有一個葉輪。

2.多級泵：即在泵軸上有兩個或兩個以上的葉輪，這時泵的總揚程為n個葉輪產生的揚程之和。

二.按工作壓力來分類

1.低壓泵：壓力低于100米水柱；

2.中壓泵：壓力在100~650米水柱之間；

3.高壓泵：壓力高于650米水柱。

三.按葉輪吸入方式來分類

1.單側進水式泵：又叫單吸泵，即葉輪上只有一個進水口；

2.雙側進水式泵：又叫雙吸泵，即葉輪兩側都有一個進水口。它的流量比單吸式泵大一倍，可以近似看作是二個單吸泵葉輪背靠背地放在了一起。

四.按泵殼結合來分類

1.水平中開式泵：即在通過軸心線的水平面上開有結合縫。

2.垂直結合面泵：即結合面與軸心線相垂直。

五.按泵軸位置來分類

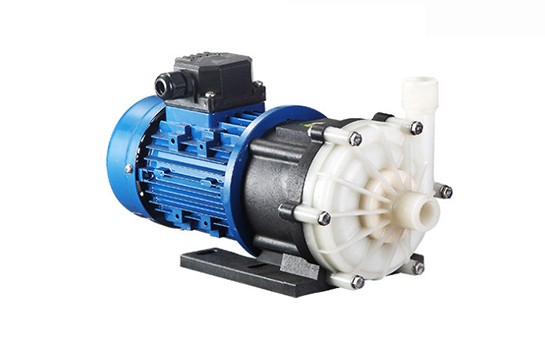

1.臥式泵：泵軸位于水平位置。

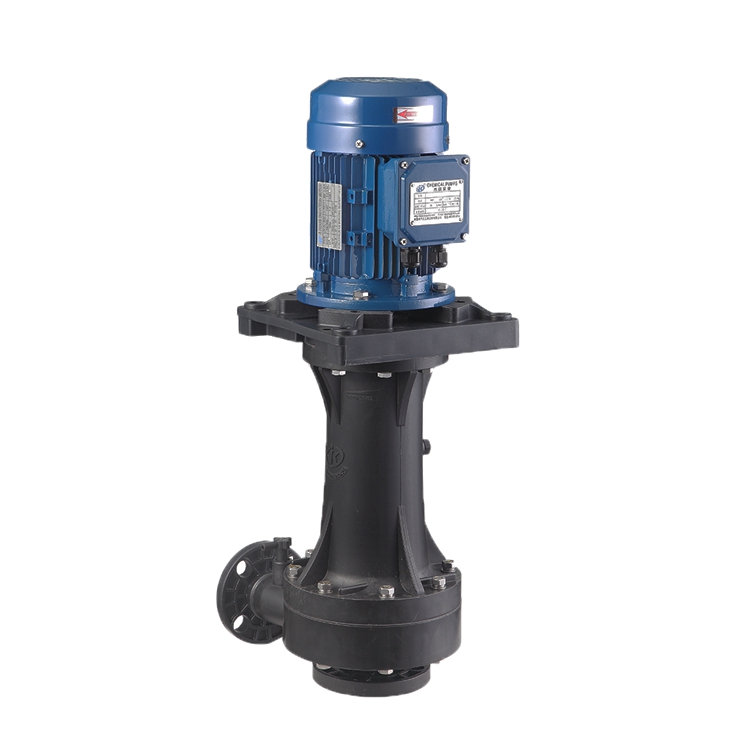

2.立式泵：泵軸位于垂直位置。

六.按葉輪出方式分類

1.蝸殼泵：水從葉輪出來后，直接進入具有螺旋線形狀的泵殼。

2.導葉泵：水從葉輪出來后，進入它外面設置的導葉，之后進入下一級或流入出口管。

七.按安裝高度分類

1.自灌式離心泵：泵軸低于吸水池池面，啟動時不需要灌水，可自動啟動。

2.吸入式離心泵（非自灌式離心泵）：泵軸高于吸水池池面。啟動前，需要先用水灌滿泵殼和吸水管道，然后驅動電機，使葉輪高速旋轉運動，水受到離心力作用被甩出葉輪，葉輪中心形成負壓，吸水池中水在大氣壓作用下進入葉輪，又受到高速旋轉的葉輪作用，被甩出葉輪進入壓水管道。

另外，根據用途也可進行分類，如油泵、水泵、凝結水泵、排灰泵、循環水泵等。
